ZCQ型自吸式磁力泵

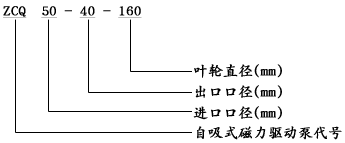

ZCQ型自吸式磁力泵型號意義

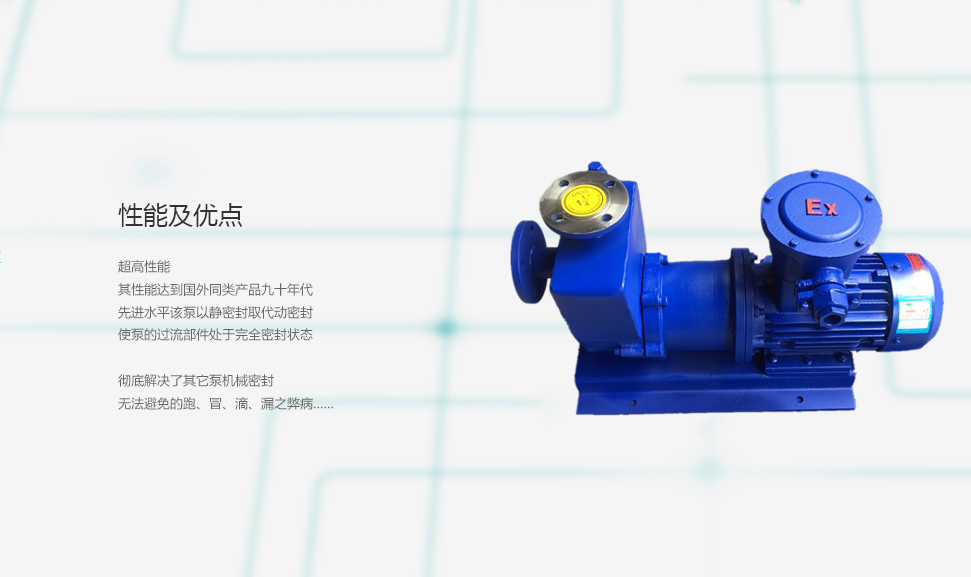

ZCQ型自吸式磁力泵主要特點
ZCQ型磁力自吸泵結構緊湊，外形美觀，體積小，噪音低，運行可靠，使用維修方便，可廣泛用于石油、化工、制藥、電鍍、印染、食品、科研等單位抽送酸、堿、油類及稀有貴重液體、毒液、揮發性液體，以及循環水設備配套，特別是易漏、易燃、易爆液體的抽送。因此，它是有廣泛的用途，我們真誠地向用戶推薦這種產品。

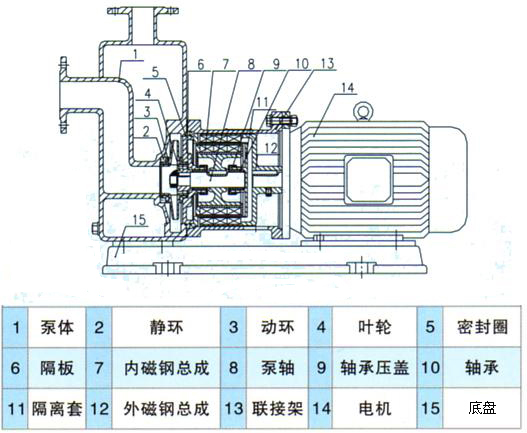

ZCQ型自吸式磁力泵結構簡圖

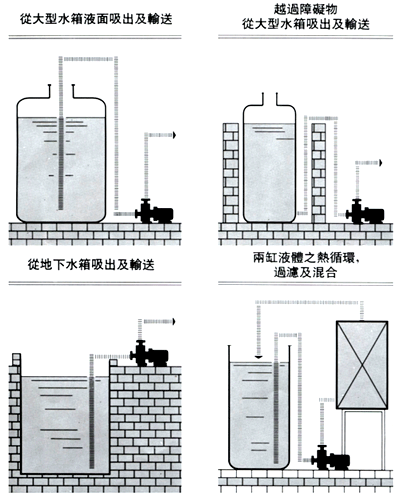

ZCQ型自吸式磁力泵裝置實例
安裝和使用
1、開箱后檢查泵銘牌，校對自吸泵產品主要參數是否與使用要求相符。
2、自吸泵應水平安裝，泵體不得承受管路重量。
3、泵與管路應保持良好的密封。
4、泵使用前應進行檢查、電機風葉轉動要靈活、無止住及異聲現象，各緊固體要牢固。
5、擰開泵上方的加水螺栓，加入儲液水少于泵體容積的三分這二，旋緊螺栓。
6、接上電源試轉一下，從電機端看，運轉是否與泵轉向標記一致。
7、泵停止工作前，先關閉排出閥門，再關閉電源，Z后關閉吸入管閥門。
ZCQ型自吸式磁力泵使用注意事項
1、因磁力泵軸承的冷卻和潤滑是靠被輸送的介質，所以絕對禁止空動轉，同時避免在工作中途停電后再啟動時所造成時空載運轉。
2、被輸送介質中，若含有固體顆粒，泵入口要加過濾網：如含有鐵磁質微粒，需加磁性過濾器。
3、泵在使用中環境溫度應小于40℃，電機溫升不得超過75℃。
4、被輸送的介質及其溫度應在泵材允許范圍內（詳見附表）.金屬泵的使用溫度＜100℃,被輸送的介質比重≤1.3；介質比重＜1.3時,將影響技術性能。
5、對于輸送液為易沉淀結晶的介質，使用后應及時清洗，排凈泵內積液。
6、自吸泵運行500小時后，應拆檢軸承和端面動環的磨損情況,若軸承和軸套的間隙大于0.5-1mm,葉輪軸向竄動0.5～2mm時,應更換軸承和軸向動環。
ZCQ型自吸式磁力泵故障原因及解決方法
|
故障形式 |
產生原因 |
排除方法 |
|
自吸式磁力泵不出水 |
a、水泵反轉 |
改變電機接線 |
|
b、進水管道漏氣 |
杜絕漏氣 |
|
|
c、泵腔蓄水太少 |
增加蓄水量 |
|
|
d、電壓太高，啟動時聯軸器打滑 |
調正電壓 |
|
|
e、吸程太高 |
降低砂安裝位置 |
|
|
f、閥門沒有打開 |
校正或更改閥門 |
|
|
自吸式磁力泵流量不足 |
a、吸入管徑太小或淤塞 |
調換進水管 |
|
b、葉輪流道阻塞 |
清洗葉輪 |
|
|
c、揚程過高 |
開大出水閥 |
|
|
d、轉速不夠 |
恢復額定轉速 |
|
|
自吸式磁力泵揚程過低 |
a、流量過大 |
關小出水閥 |
|
b、轉速太低 |
恢復額定轉速 |
|
|
自吸式磁力泵噪音太大 |
a、軸嚴重磨損 |
更換泵軸 |
|
b、軸套嚴重磨損 |
更換軸套 |
|
|
c、驅動磁鋼杯與隔離套接觸 |
拆除泵頭重新組裝 |
|
|
d、密封環與葉輪研磨 |
更換止推環、密封環 |
|
|
自吸式磁力泵漏液 |
O型密封圈損壞 |
更換O型密封圈 |
ZCQ型自吸式磁力泵性能曲線圖
|
型號 |
流量 (m3/h) |
揚程 (m) |
電機功率 (kw) |
吸程 (m) |
|
20-12-110 |
3 |
12 |
0.37 |
4 |
|
25-20-115 |
6.6 |
15 |
1.1 |
4 |
|
32-25-115 |
6.6 |
15 |
1.1 |
4 |
|
32-25-145 |
6.6 |
25 |
1.1 |
4 |
|
40-32-132 |
10.8 |
20 |
2.2 |
4 |
|
40-32-160 |
12 |
32 |
4 |
4 |
|
50-40-145 |
14.4 |
25 |
4 |
4 |
|
50-40-160 |
13.2 |
32 |
4 |
4 |
|
65-50-145 |
16.8 |
25 |
5.5 |
4 |
|
65-50-160 |
27 |
32 |
7.5 |
4 |
|
80-65-160 |
51 |
32 |
15 |
4 |
|
80-50-200 |
51 |
50 |
22 |
4 |
|
80-50-250 |
51 |
80 |
37 |
4 |
|
100-80-160 |
100 |
32 |
22 |
4 |
|
100-65-200 |
100 |
50 |
37 |
4 |
|
100-65-250 |
100 |
80 |
55 |
4 |
