lw直立式排污泵具有兩種結構形式，一是電機與泵直接同軸，二是采用聯軸器聯接，電機采用標準立式電機。其結構圖如下，每種結構形式具有兩種底座連接形式，一是進口水平吸入，具有轉角功能，可根據使用要求，進出口安放成0°、90°、180°、270°，便于管路連接，二是進口軸向吸入，便于立式安裝。立式排污泵采用獨特葉輪結構和新型機械密封，能有效地輸送固體物和長纖維。葉輪與傳統葉輪相比，該泵葉輪采用單流道或雙流道形式，它類似于一截面大小相同的彎管，具有非常好的過流性，配以合理的蝸室，使得該泵具有效率高、葉輪經動靜平衡試驗，使泵在運行中無振動，低噪音。

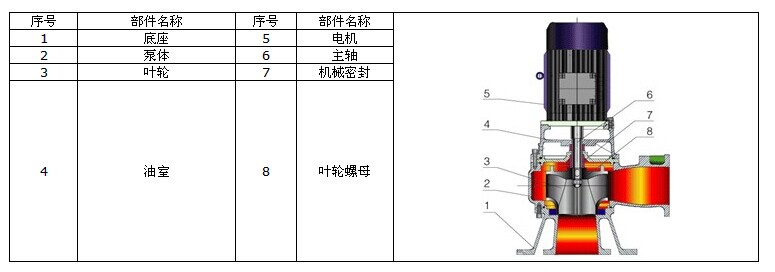

LW直立式排污泵結構圖

　　lw直立式排污泵使用注意事項：

　　1。此泵若用于抽吸較稠較粘的漿液后，需清洗泵腔，防止泵內留下沉淀物。

　　2。此泵嚴禁缺水運轉。

　　3。不得將泵長期處于低揚程狀態下運行，以防超載而燒壞電機。

　　4。常規狀態下每使用300-500小時應加注或更換油室中機油（10-30#機油），提高機械密封的使用壽命。泵常規運行3000小時后，需對泵進行拆檢保養，必要時更換不宜再用的易損件。

LW直立式排污泵性能參數
